Теплоизоляция откосов, витражей и мостиков холода IZOBUD

Локальная теплоизоляция сложных строительных узлов по теплотехническому расчету

Откосы, зоны примыкания оконных и витражных систем, железобетонные элементы и другие локальные участки ограждающих конструкций могут становиться зонами повышенной теплопередачи.

При неблагоприятном сочетании наружной температуры, температуры и влажности внутри помещения и конструкции узла температура внутренней поверхности снижается. Это может приводить к локальному переохлаждению поверхности, повышенному риску образования конденсата и промерзания отдельных участков.

IZOBUD UNIVERSAL может применяться как тонкослойное бесшовное теплоизоляционное покрытие для локальной доработки таких узлов.

Материал наносится непосредственно на подготовленное основание и повторяет сложную геометрию откосов, примыканий, углов и конструктивных элементов.

Толщина покрытия определяется теплотехническим расчетом под конкретный узел и фактические условия эксплуатации.

Где возникают мостики холода

Мостик холода — участок конструкции, через который тепловой поток

проходит интенсивнее, чем через соседние зоны.

Причиной может быть изменение материала конструкции, геометрии узла, нарушение непрерывности теплоизоляционного контура либо наличие элемента с более высокой теплопроводностью.

На практике проблемные участки часто возникают в зонах оконных и дверных откосов, примыкания витражных систем к перекрытиям и колоннам, торцов железобетонных плит, перемычек, монолитных поясов, углов, сопряжений стен и перекрытий, а также в местах прохождения металлических элементов через теплоизоляционный контур.

Важно определить не только сам холодный участок, но и причину снижения температуры поверхности.

Поэтому решение для ответственного строительного узла необходимо принимать на основании расчета всей конструкции.

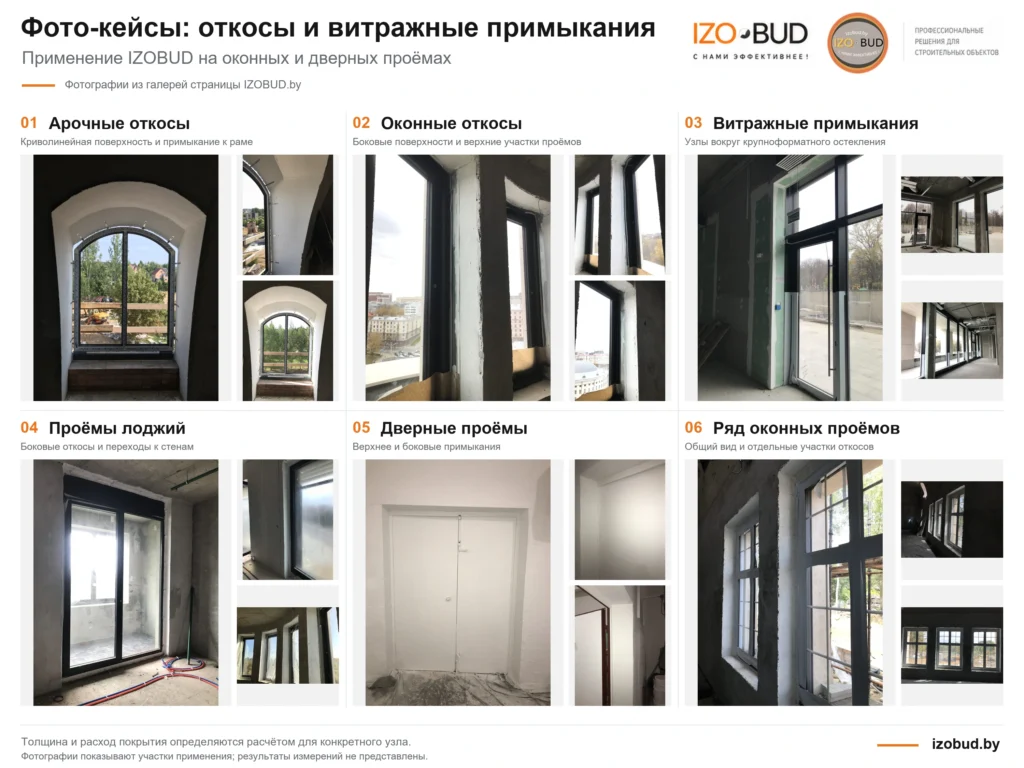

Теплоизоляция оконных и дверных откосов

Оконный или дверной откос находится в зоне сложного сопряжения стены, проема, рамы и наружного теплоизоляционного контура.

Даже при достаточной теплоизоляции основной стены температура поверхности откоса может оказаться ниже температуры соседних участков.

IZOBUD UNIVERSAL может применяться для локальной теплоизоляции подготовленной поверхности откоса, если по результатам анализа узла необходимо:

уменьшить теплопередачу через локальную зону;

повысить расчетную температуру внутренней поверхности;

снизить влияние мостика холода;

уменьшить риск образования поверхностного конденсата;

выполнить теплоизоляцию при ограниченной доступной толщине.

Покрытие удобно для углов, примыканий и поверхностей сложной формы, где применение плитных материалов требует дополнительного раскроя и увеличивает толщину узла.

Толщина IZOBUD для откоса не назначается универсальным значением — она определяется расчетом.

Рассчитать откос

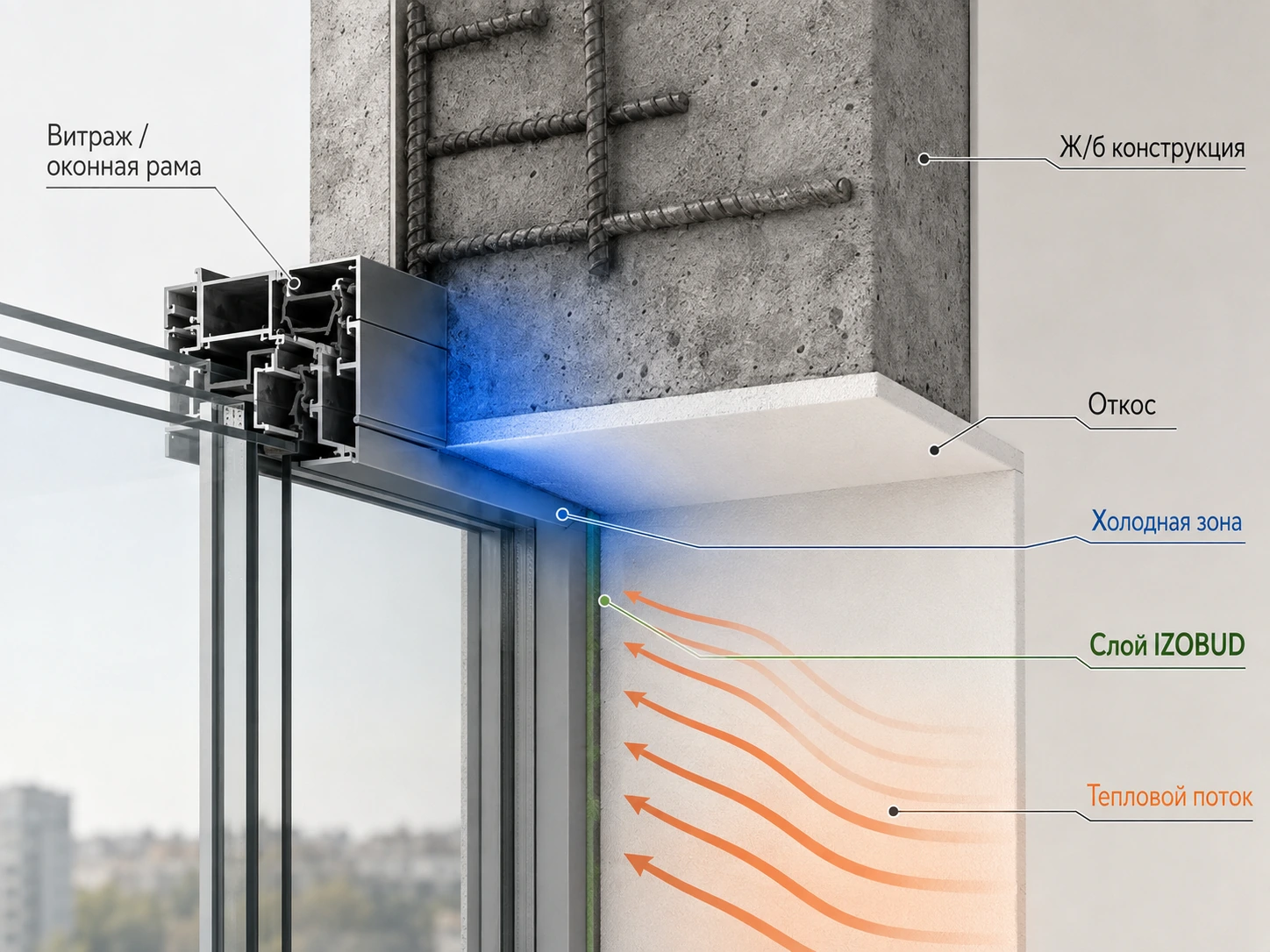

Витражные системы и зоны примыкания

В крупных витражных системах сложными с точки зрения теплотехники могут быть не только сами элементы фасада, но прежде всего зоны их сопряжения со строительными конструкциями.

Особого внимания требуют примыкания витражной системы к железобетонным перекрытиям, колоннам, стенам, парапетам и другим конструктивным элементам здания.

IZOBUD может рассматриваться для локальной теплоизоляции строительных поверхностей и конструктивных элементов в зоне примыкания витража, когда необходимо сохранить небольшую толщину решения и обработать сложную геометрию.

Речь идет не о нанесении теплоизоляционного покрытия на прозрачное остекление, а о теплоизоляционной доработке соответствующих строительных узлов и непрозрачных элементов примыкания по проектному решению.

Для таких зон особенно целесообразно выполнять расчет температурного поля.

Мостики холода в железобетонных конструкциях

Железобетонные плиты, колонны, балки, перемычки и другие элементы могут проходить через наружный теплоизоляционный контур здания либо образовывать локальные участки повышенной теплопередачи.

В результате температура внутренней поверхности в зоне такого элемента может отличаться от температуры основной стены.

IZOBUD UNIVERSAL может использоваться как расчетное локальное решение для:

поверхностей железобетонных колонн;

торцов и участков перекрытий;

перемычек;

примыканий стен и плит;

локальных холодных зон;

участков реконструируемых конструкций, где невозможно значительно увеличить толщину узла.

Для каждого такого решения необходимо учитывать всю конструкцию, а не только сопротивление теплопередаче слоя IZOBUD.

Как IZOBUD работает в сложном узле

IZOBUD UNIVERSAL формирует сплошное тонкослойное покрытие непосредственно на поверхности основания.

Отсутствие раскроя позволяет выполнять непрерывный теплоизоляционный контур по углам, переходам и геометрически сложным зонам.

Это особенно важно в местах, где мостик холода имеет небольшую площадь, но сложную форму.

Расчетная теплопроводность IZOBUD UNIVERSAL:

λ = 0,002 Вт/(м·°C).

Однако эффективность конкретного решения определяется не одним коэффициентом теплопроводности.

Проектировщик должен учитывать состав конструкции, размеры узла, расположение слоя, наружную и внутреннюю температуру, влажность воздуха, температуру поверхности и риск конденсации.

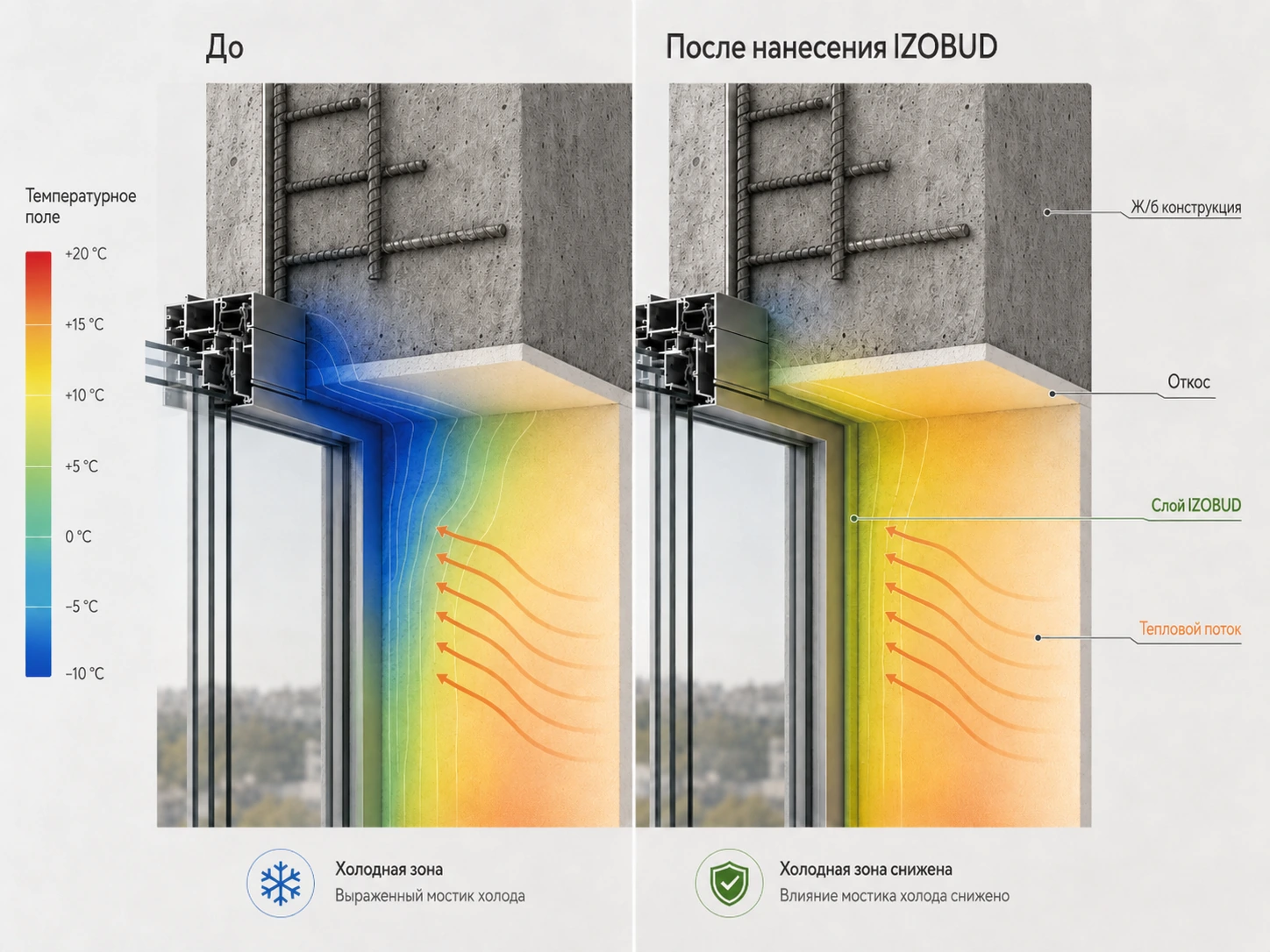

Теплотехнический расчет узла

Для откосов, витражных примыканий и мостиков холода мы рекомендуем сначала определить исходное температурное состояние конструкции.

При необходимости выполняется моделирование температурного поля строительного узла.

Расчет позволяет сравнить состояние конструкции до и после применения IZOBUD, определить наиболее холодные зоны и подобрать рациональную толщину покрытия.

В расчет могут входить:

наружная и внутренняя температура;

относительная влажность помещения;

состав и толщина конструкции;

теплотехнические свойства материалов;

геометрия узла;

температура внутренней поверхности;

расположение мостика холода;

риск образования конденсата;

планируемая сторона и площадь нанесения IZOBUD.

Результат расчета

Заказчик или проектировщик получает техническое обоснование применения покрытия, рекомендуемую толщину, схему нанесения и ориентировочную потребность в материале.

Получить теплотехнический расчет

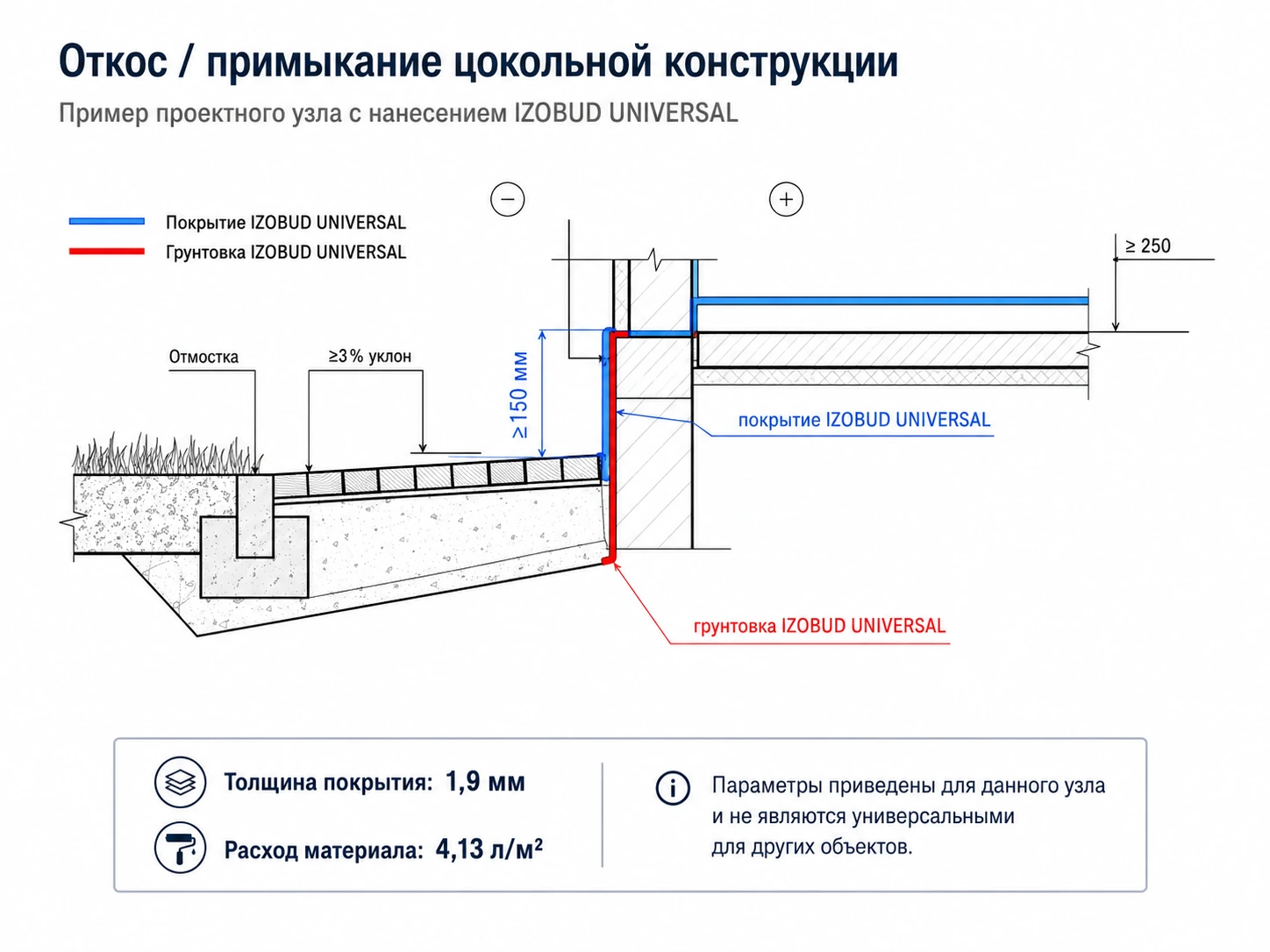

Инженерный пример

В проектной документации IZOBUD имеются расчетные решения для откосов и строительных примыканий.

В одном из проектных узлов для локальной зоны примыкания была рассчитана толщина покрытия 1,9 мм.

Это значение является примером конкретного проектного решения, а не универсальной рекомендацией.

Для другого здания толщина может отличаться в зависимости от конструкции, температуры, влажности, геометрии узла и требуемого результата.

Поэтому переносить толщину с одного объекта на другой без проверки расчета некорректно.

Когда особенно удобно применять IZOBUD

IZOBUD UNIVERSAL представляет практический интерес, когда проблемная зона имеет сложную геометрию, доступная толщина ограничена, необходимо сохранить существующие размеры откоса или примыкания, требуется локально доработать уже спроектированный или существующий узел либо невозможно удобно установить плитную теплоизоляцию.

Покрытие повторяет поверхность основания и позволяет сформировать непрерывный тонкослойный теплоизоляционный контур.

При этом IZOBUD не следует рассматривать как универсальную замену любой традиционной теплоизоляции.

Решение выбирается исходя из конструкции и результатов расчета.

Основания для нанесения

IZOBUD UNIVERSAL может применяться по подготовленным бетонным, железобетонным, кирпичным, оштукатуренным и металлическим поверхностям в соответствии с технической документацией и проектным решением.

Основание должно быть прочным, сухим, очищенным от пыли, грязи, масел, жиров, рыхлых и отслаивающихся покрытий.

Непрочные участки необходимо удалить.

Трещины, значительные неровности и глубокие выемки предварительно ремонтируются соответствующими составами.

Для сложных, ранее окрашенных и металлических оснований рекомендуется проверка совместимости и при необходимости устройство пробного участка.

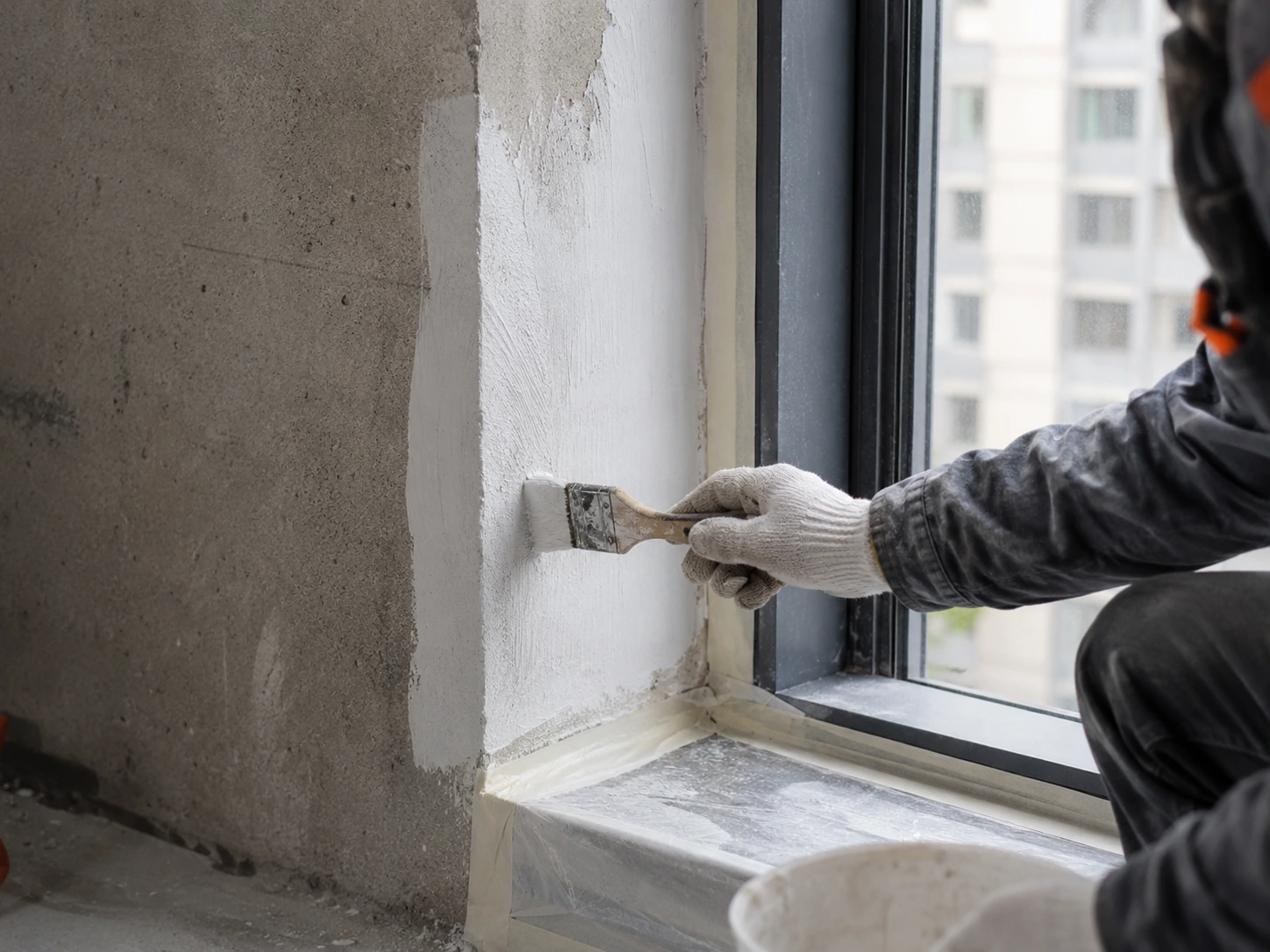

Как выполняются работы

IZOBUD UNIVERSAL наносится непосредственно на подготовленную поверхность.

В зависимости от геометрии и площади участка материал может наноситься кистью, шпателем либо аппаратом безвоздушного распыления.

Покрытие формируется послойно до достижения расчетной толщины.

Каждый следующий слой наносится после необходимой межслойной выдержки в соответствии с технологической документацией производителя и условиями объекта.

На ответственных узлах рекомендуется контролировать подготовку основания, сплошность покрытия и фактическую толщину.

Что необходимо предоставить для расчета

Для предварительной оценки достаточно отправить чертеж или фотографию проблемного узла и кратко описать задачу.

Для полноценного расчета желательно предоставить состав конструкции и толщины слоев, материал основания, наружную и внутреннюю расчетную температуру, влажность внутри помещения, тип оконной или витражной системы, размеры проблемной зоны и информацию о наличии конденсата или промерзания.

Чем точнее исходные данные, тем обоснованнее можно подобрать техническое решение.

Отправить чертеж или фото
Подобрать решение под объект

Решение для проектировщиков

ООО «БудСтройПроект» оказывает техническое сопровождение применения IZOBUD на стадии проектирования.

Мы можем подготовить:

теплотехнический расчет;

расчет температурного поля узла;

подбор толщины покрытия;

расчет количества материала;

схему нанесения;

формулировку для рабочей документации;

технологические рекомендации;

комплект технических и разрешительных документов.

Формулировка для проекта

Покрытие защитно-отделочное термоизоляционное тонкослойное стеклокерамическое «IZOBUD UNIVERSAL» по ТУ BY 191405338.001-2022, техническое свидетельство ТС 03.0330.24. Толщина покрытия — по теплотехническому расчету и фактическим условиям эксплуатации узла. Нанесение выполнять по подготовленному основанию послойно в соответствии с технологической документацией производителя.

Отправить проект на оценку

Документальное подтверждение

IZOBUD UNIVERSAL производится ООО «БудСтройПроект», Республика Беларусь.

Материал сопровождается технической и разрешительной документацией, включая технические условия, техническое свидетельство, декларацию соответствия и паспорт качества на поставляемую партию.

Для включения материала в проектную документацию актуальные версии документов предоставляются по запросу.

IZOBUD UNIVERSAL
ТУ BY 191405338.001-2022
ТС 03.0330.24 — действительно до 14.09.2027
Декларация BY/112 11.01.ТР013 120.01 00751

Частые вопросы

Поможет ли IZOBUD при холодном откосе?

IZOBUD может применяться для повышения расчетной температуры поверхности и снижения теплопередачи через локальную зону. Необходимая толщина и эффективность решения зависят от конструкции откоса и условий эксплуатации.

Можно ли гарантированно убрать конденсат?

Конденсат зависит от температуры поверхности, температуры и влажности воздуха и точки росы. Поэтому решение должно подтверждаться расчетом. Корректная задача IZOBUD — уменьшение риска образования конденсата при правильно подобранной толщине и соблюдении технологии.

Как определить толщину покрытия?

Толщина рассчитывается для конкретного строительного узла с учетом состава конструкции, температурного и влажностного режима, геометрии и требуемого результата.

Можно ли наносить IZOBUD на бетонный откос?

Да, по подготовленному прочному и сухому бетонному основанию при соблюдении требований технической документации.

Можно ли применять IZOBUD в зоне витража?

Материал может применяться на строительных и конструктивных элементах примыкания витражной системы по результатам проектной оценки. Речь не идет о нанесении покрытия на прозрачное стекло.

Нужно ли закрывать IZOBUD отделочным материалом?

Финишное решение зависит от расположения покрытия, условий эксплуатации и архитектурных требований. Состав последующих слоев необходимо определять в техническом или проектном решении.

Можно ли использовать одну и ту же толщину на всех откосах?

Нет. Даже внешне похожие узлы могут иметь разный состав конструкции, температуру поверхности и режим эксплуатации. Толщина должна назначаться под конкретный объект.

Получите техническое решение для вашего узла

Если на объекте имеются холодные откосы, витражные примыкания, локальное промерзание или конструктивные мостики холода — отправьте нам чертеж, фотографию или фрагмент проекта.

Специалисты ООО «БудСтройПроект» оценят исходные данные, определят необходимость теплотехнического расчета и предложат техническое решение с IZOBUD.
